508高頻直縫焊管機組技術性能
一、機組功能：
該機組引進國外的先進技術，全線采用德國西門子(SIEMENS)PLC自動控制，自動化程度高，在國內外同行業中處于先進水平。生產線的開卷、剪切對焊機、螺旋活套儲料機采用自動控制，效率高、儲料量大。可生產符合GB/T3091、GB/T 13793、GB/T9711、ASTM A53、API SPEC 5L、API SPEC 5CT及相關同類產品的其它國內外標準和更高的標準的鋼管。
二、技術性能參數：
1、原料：縱剪后的熱軋帶鋼卷。
2、鋼卷外徑：Ф1200mm—Ф2300
3、鋼卷內徑：Ф510mm, Ф610mm, Ф760mm
4、鋼卷寬度：600—1700mm
5、材質：B ~ X65(API 5L) 、 J55、 Q235~Q460
6、最大鋼卷重量：30T
7、成品規格：Ф219.1, Ф244.5, Ф273.1, Ф312, Ф323.9, Ф339.7, Ф355.6,Ф377, Ф406，Ф426, Ф445, Ф457, Ф480，Ф508
8、壁厚：5.~13mm(壁厚為13mm時，材質≤Q235)
9、長度：6~12.8mm
10、最大水壓壓力：25MPa
11、焊接與焊縫退火
焊接方式：高頻感應加熱擠壓成型
焊接功率：固態高頻,1200KW
焊接速度：10~30m/min
焊縫退火：中頻感應加熱Ф508
12、中頻設備功率：3臺600KW
13、年產量：12萬噸
14、機組配電容量：4450KVA
15、空氣壓縮機：10立方米/分1臺，13.3立方米/分1臺，9.1立方米/分1臺。壓力0.8MPa

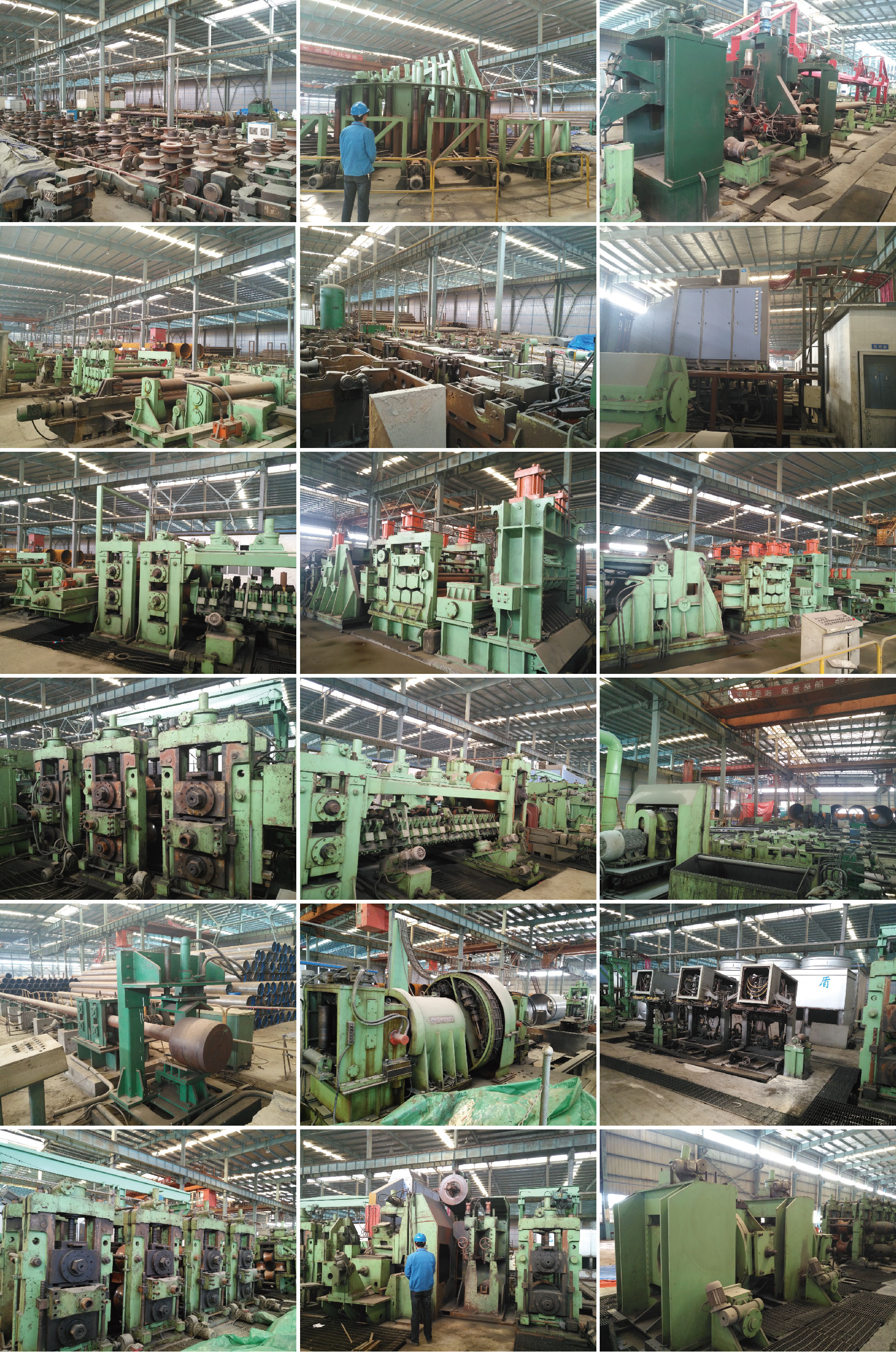

三：主要生產設備
序號 | 設 備 名 稱 | 設備能力 | 數量 | 生產廠家 |
1 | 開卷機 | 板寬(max)：1700mm 鋼卷重量(max)：30T | 1 | 大連富地 |
2 | 送料 矯平機 | 板寬(max)：1700mm 厚度(max)： 13mm | 1 | 大連富地 |
3 | 切頭機 | 板寬(max)： 1700mm 厚度：5～13mm 最大剪切力：10000KN | 1 | 大連富地 |
4 | 剪切 對焊機 | 板寬(max)： 1700mm 厚度：5～13mm 生產速度(max): 1m/min | 2 | 大連富地 |
5 | 螺旋活套 | 板寬(max)：1700mm 厚度(max)： 13mm | 1 | 大連富地 |
6 | 成型機 | 管徑范圍：Φ219～Φ508mm 板寬(max)：1700mm 厚度(max)： 13mm 速度(max)：30m/min | 1 | 大連富地 |
7 | 焊機 | 管徑范圍：Φ219～Φ508mm 焊機容量：1200KW 頻率：200KHZ | 1 | 保定四方三伊電氣有限公司 |
8 | 焊縫 退火設備 | 功率： 600KW×3 頻率：1000HZ 加熱溫度：Max 950℃ | 2 | 重慶恒銳 |
9 | 定徑機組 | 管徑范圍：Φ219～Φ508mm 電機功率：AC110KW×4 速度(max)：30m/min | 1 | 大連富地 |
10 | 飛鋸機 | 管徑范圍：Φ219～Φ508mm 壁厚：5～13mm 生產速度(max)：10～30m/min | 1 | 沈陽理工大學 |
11 | 平頭 倒棱機 | 管徑范圍：Φ219～Φ508mm 長度范圍：6～12.8m 壁厚(max)：13mm, 生產速度：2分鐘/支 | 2 | 大連富地 |
12 | 涂油機 | 管徑范圍：Φ219～Φ508mm長度（max）： 12.8m | 1 | 自制 |
13 | 通徑機 | 管徑范圍：Φ219～Φ508mm長度（max）： 12.8m | 1 | 自制 |
13 | 噴標 | 自動噴標、16點 | 2 | 廈門 |
四、工藝流程:
開卷 →矯平→剪切對焊→臥式螺旋活套儲料→立輥對中→刨邊→成型→高頻焊接→清除內外毛刺→焊縫中頻處理→空冷→水冷→定徑→矯直→切斷→尺寸與外觀初檢→平頭倒棱→水壓試驗機→離線超聲波探傷→成品檢驗→噴標→涂油→風干。
